Níveis de transmissão

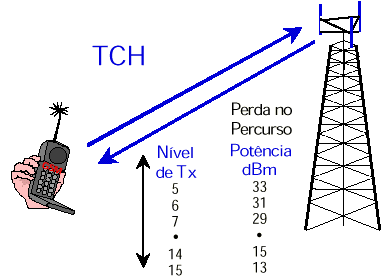

Conforme a unidade móvel se desloca ao redor da célula, torna-se necessário variar a potência de seu transmissor.
Quando ela estiver próxima à estação base, os níveis de potência usados deverão ser baixos para reduzir a interferência em outros usuários.
Quando a unidade móvel estiver mais longe da estação base, será necessário elevar os seus níveis de potência, para superar a maior perda no percurso.
Todas as unidades móveis GSM podem controlar a sua potência de saída em incrementos de 2 dB.
A estação base envia um comando à unidade móvel para que esta use um determinado Nível de Tx de MS (nível de potência).
A unidade móvel do GSM900 tem uma potência máxima de 8W (a especificação permite uma potência de 20W, mas até o momento não existem unidades móveis de 20W).
As unidades móveis do DCS1800 têm uma potência máxima de 1W.
Conseqüentemente, é necessário que as células do DCS1800 sejam menores.

Timing variável

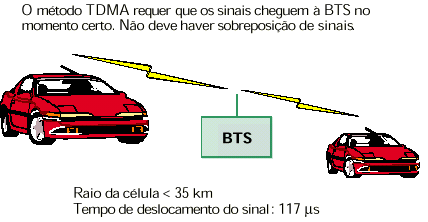

O Avanço de Timing é necessário no GSM porque este usa o TDMA em células de até 35 km de raio.
Como um sinal de rádio leva um intervalo de tempo finito para viajar da unidade móvel até a estação base, precisamos ter alguma maneira para garantir que o sinal chegará à estação base no momento correto.
Sem o avanço de timing, o burst transmitido de um usuário na fronteira de uma célula chegaria tarde e seria sobreposto (e corromperia) o sinal proveniente de um usuário bem próximo à estação base (a menos que fosse usado um tempo de guarda entre os timeslots maior do que o maior tempo de viagem do sinal).
Antecipando o timing das unidades móveis, a transmissão destas chega à estação base no momento correto. Conforme a unidade móvel (MS) se desloca, a Estação Base (BTS) envia um sinal à MS para que esta reduza o seu avanço de timing conforme se aproxima do centro da célula e aumente o seu avanço de timing conforme se afasta do centro da célula.
As unidades móveis no modo Idle (que não estão em chamada, mas que ainda estão "acampadas" na rede) recebem e decodificam o BCH (Canal de Broadcast) da estação base.
Um elemento do BCH, o SCH (Canal de Sincronização) permite que a unidade móvel ajuste o seu timing interno. Quando a unidade móvel estiver recebendo o SCH, ela não saberá qual a sua distância até a estação base.
Uma distância de 30 km fará com que a unidade móvel ajuste um retardo de 100 ms em seu timing interno com relação à estação base.
Quando a unidade móvel enviar o seu primeiro burst de RACH, este partirá com um retardo de 100 ms, após um retardo de trânsito de 100 ms, e chegará 200 ms mais tarde, colidindo com os bursts das unidades móveis mais próximas da estação base.
Por este motivo, o RACH e os outros tipos de bursts de acesso são mais curtos do que o normal.
A unidade móvel somente envia bursts de comprimento normal uma vez que tenham recebido a informação de avanço de timing da estação base.
A unidade móvel de nosso exemplo precisaria avançar o seu timing em 200 ms.
Veremos posteriormente como a estação base manda a unidade móvel alterar o seu avanço de timing e potência de transmissão usando o SACCH (Canal Lento de Controle Associado).
