EDGE, uma realidade que você precisa conhecer (9) |
||
|
Autores: Adriano Rodrigues Santos Oliveira, Eduardo Nascimento Lima e Marilson Duarte Soares |
||
Esta página contém 3 figuras grandes. Aguarde a carga se a conexão estiver lenta.
e) Codificação e modulação no EGPRS
Nove esquemas de codificação e duas modulações, MSC-1 até MSC-9, são definidos para os "packet data traffic channels PDTCH". Os MSC’s são divididos nas famílias A,B e C, sendo cada uma representada por uma unidade de "payload".

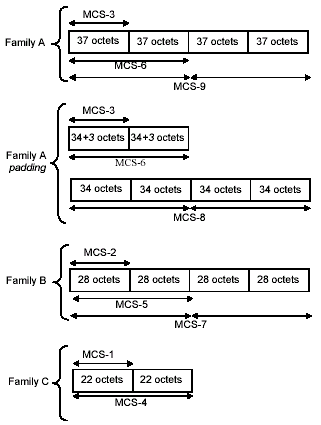

Figura 21 = Famílias no EGPRS
Aparentemente os MSC’s do EDGE
não são parecidos com os CS’s do GPRS, mas se olharmos com cuidado
dentro dos octetos das famílias apresentadas notaremos uma similaridade entre o
USF do CS-4 com os MSC-s. Desta forma os
telefones celulares GPRS e EDGE poderão ser multiplexados dentro do mesmo
timeslot.
Isto deverá possibilitar a multiplexação deles em um downlink PDTCH. Quando
os recursos de uplink estão alocados para
um telefone GPRS, a rede deve usar GMSK, e o USF deve apontar para uma
seqüência de quatro uplink "radio
burst" (um bloco de rádio) começando com o próximo uplink Radio Block.
Quando os recursos de uplink estiverem
alocados para um telefone EGPRS a rede deve usar MSC com GMSK ou 8PSK.

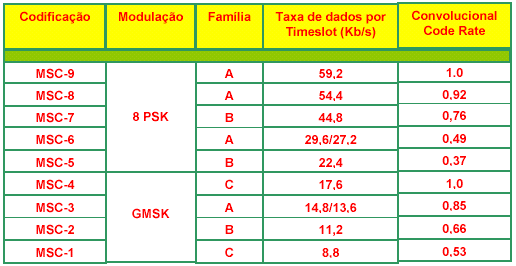

Tabela 10 = Modulações e esquemas de codificação no EGPRS
f) Codificação no ECSD
O ECSD (Enhanced CSD) é a
evolução do HSCSD. ECSD também usa a modulação (8-PSK) possibilitando
transmitir até 64 kbps combinando somente dois timeslots ao invez de 4 x 14.4kbps
HSCSD timeslots. Isto salva recursos de
rádio.
O ECSD possui três "Transport Channels – TCH" cada um com sua
especifica codificação de canal e taxa de
transmissão como podemos ver na tabela abaixo:

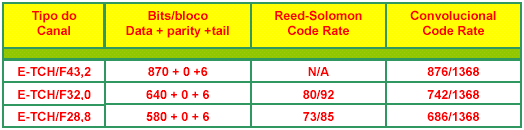

Tabela 11 = Codificação dos canais para ECSD
Na prática observamos a
utilização do E-TCH/F32 (32Kbps) para serviços transparentes e E-TCH/F28,8 (28,8
Kbps) para serviços não-transparente.
