Esta página contém 4 figuras grandes. Aguarde a carga se a conexão estiver lenta.

A figura 26 apresenta a eficiência espectral alcançada para a mesma carga (média de usuários por setor) da figura anterior quando plotada com 90% de C.D.F.. Pode-se observar que o EGPRS possui mais que o dobro da eficiência espectral do GPRS ( quando o máximo delay é 0,15 s/Kbit em 90%, o EGPRS oferece uma eficiência espectral de 0,33 bps/Hz/site e o GPRS oferece 0,15 bps/Hz/site). Para valores menores de delay podemos verificar que a eficiência do EDGE vai ficando ainda maior se comparada com o GPRS

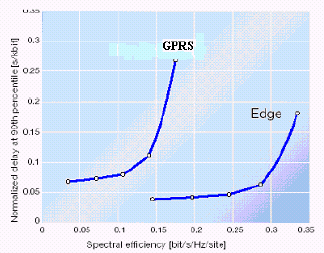

Figura 26 = Eficiência espectral versus delay normalizado

Verificar somente eficiência espectral não é o suficiente, pois esse valor não informa como os usuários estão utilizando essa taxa de transmissão, ou seja, precisamos ter uma idéia da taxa de bit por pacote por usuário.
Na figura 27 pode-se analisar essa distribuição considerando 60 usuários/ setor (0,28 bits/Hz/site) no EDGE, comparando com GPRS com 27 usuários/ setor ( 0,11bits/Hz/site). O eixo X é a média da taxa de dados em Kbps por timeslot e o eixo Y é o "Cumulative Density Function", que representa a porcentagem de usuários com uma segura taxa de dados. 0,15 s/kb delay normalizado foi assumido para os dois casos.

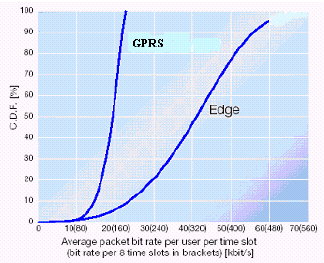

Figura 27 = Média de taxa de bit por usuário por timeslot (GSM/EDGE)

Pode-se retirar do gráfico que 50% (1- CDF50%) dos usuários de EDGE possuem uma taxa de 40Kbps por timeslot ( 8x40Kbps = 320 Kbps) e que 20% (1-CDF80%) dos usuários possuem uma taxa de 50 Kbps por timeslot
(8x 50Kbps = 400Kbps).

Simulação onde os dados usados foram:
Cells, Rural, Static MS, Max. Radio Cell Range ~ 35km < Distance of Main Interferer ~ 40km

Max. Radio Cell Range ~ 35km < Distance of Main Interferer ~ 40km

--> In First Approximation No Co-Channel Interference.

--> Signal Level Determines, where which MCS can be used :

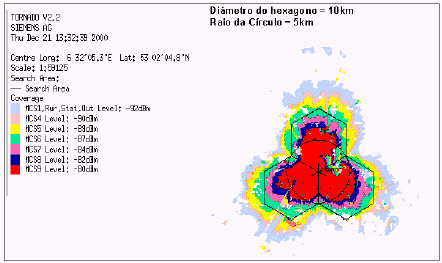

Figura 28 = Resultado para cobertura outdoor com os dados apresentados

É relevante observar que 8PSK (MCS-5 ou maior) pode ser mantido em toda área da célula de 10Km. A maior codificação MCS-9 é disponível em distâncias menores que 5Km da BTS.

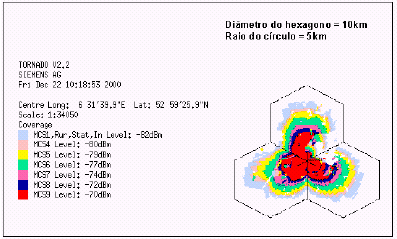

Figura 29 = Resultado para cobertura indoor com os dados apresentados

Perdas indoor fazem a performance do EDGE ficar menor. Entretanto, a codificação 8PSK fica disponível em distâncias menores que 5km da BTS. (ver MCS-5 na figura).

O EDGE representa uma fácil evolução do padrão GSM/GPRS rumo à terceira geração possibilitando à operadora oferecer maiores taxas de dados, que se aproximam dos limites mínimos de transmissão dos sistemas de terceira geração (UMTS), nos mesmos 200KHz de portadora. Dessa forma a operadora pode atender a demanda por serviços mais sofisticados, melhorando o ARPU, sem a necessidade de investimentos adicionais em novas faixas de freqüências.
As alterações na rede são realizadas na interface aérea com alterações nas características de modulações e na implementação de novos códigos para codificação e decodificação do sinal, associadas com adaptações do sinal e envio de redundância de informação que aumentam a eficiência da utilização do espectro e possibilitam a utilização da mesma área de cobertura dos projetos GSM/GPRS.
A entrada do EDGE na rede poderá ser feita de forma gradual e econômica dando prioridades às áreas com maiores demandas de serviços. Áreas com menores demandas por serviços podem manter sua cobertura com sinal GSM/GPRS, pois os celulares EDGE poderão também usar esse sinal.
