OUTROS TÓPICOS DO GSM (Continuação)

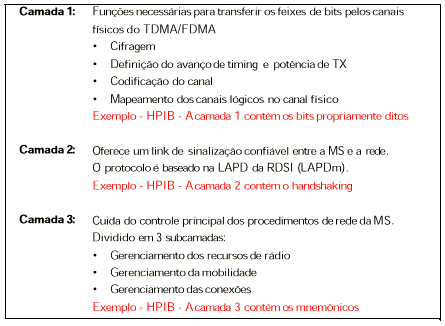

Camadas de Sinalização 1, 2, 3

Alguns outros termos que você ouvirá bastante no mundo GSM são as diferentes camadas de sinalização (camada 1, camada 2 e camada 3).
Estas camadas foram trazidas do modelo de sete camadas da OSI (Interconexão de Sistemas Abertos).
O sistema GSM usa as primeiras 3 camadas do modelo OSI.
A camada 1 pode ser vista como o conjunto de funções necessárias para transferir os feixes de bits pelos canais físicos TDMA e FDMA.
Isto inclui coisas como a cifragem, a definição do avanço de timing, potência de transmissão, codificação de canal e o mapeamento dos canais lógicos nos canais físicos.
Um exemplo: No HP-IB, camada 1, estão os bits propriamente ditos ou níveis de tensão no bus.
A camada 2 oferece um link de sinalização confiável (protocolo) entre a estação móvel e a rede.
Este protocolo é baseado no LAP-D do RDSI ou LAP-Dm.
Um exemplo para a camada 2 (no exemplo do HP-IB) é o handshaking entre o listener e o talker.
A camada 3 cuida do controle principal da MS - procedimentos de rede e, na verdade, é dividida em 3 subcamadas.
Estas camadas possuem o gerenciamento de recursos de rádio, o gerenciamento da mobilidade e o gerenciamento da conexão.
Em nosso exemplo HP-IB de camada 3 estão os mnemônicos, ou o controle de maior nível que temos sobre o bus.

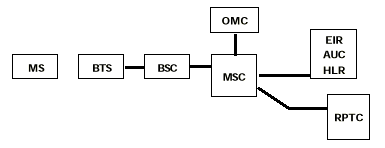

"Originação" de chamada da Unidade Móvel

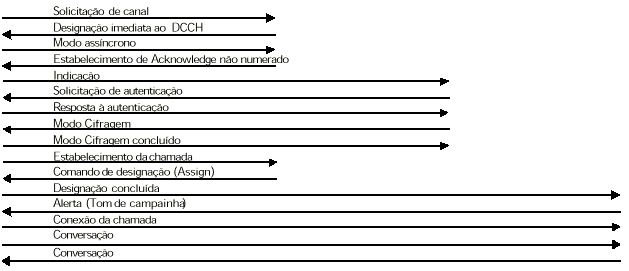

Para originar uma chamada, a unidade móvel envia uma solicitação de canal à estação base.
A unidade móvel é imediatamente designada a um SDCCH (Canal de Controle Dedicado Independente ou, às vezes, somente DCCH) e responde à solicitação de autenticação para garantir que é uma unidade em situação legal.
Novamente, o modo Cifragem (Cipher) desativará ou ativará a cifragem e, quando concluído, a MS fará o estabelecimento da chamada.
O sistema irá designar uma freqüência e um timeslot à MS.
Assim que a conexão estiver feita, a MS entrará no modo de tráfego e as informações serão trocadas em ambas as direções, como visto anteriormente (recepção, transmissão, medição do BCH adjacente e então a repetição no próximo quadro).

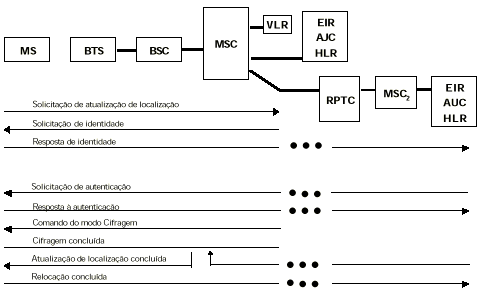

Atualização de Localização

O processo é iniciado quando a unidade móvel envia uma solicitação de atualização de localização ao sistema.
O processo pede a identidade e o Registro de Localização de Unidade Móvel Local (HLR) da unidade móvel, e então autentica a unidade móvel , certificando que esta é uma unidade móvel em situação legal.
A BS irá então ativar ou desativar a cifragem. A nova MSC inclui a unidade móvel em sua lista de Registro de Localização de Visitante (VLR) e avisa o HLR da MS que a MS está em um local novo e que será atendida pela nova MSC.

(*)  Agradecimento
Esta matéria é uma cortesia especial da Agilent Technologies Brasil, que autorizou sua publicação com pequenas adaptações em relação ao documento original. Apresentamos nossos sinceros agradecimentos.
Helio Rosa - Coordenador do WirelessBR
(29/09/2002)
