OUTROS TÓPICOS DO GSM

DTX - Transmissão Descontinuada  e DRX - Recepção Descontinuada

Recepção Descontínua, ou DRx, e Transmissão Descontínua, ou DTx, são os modos usados pela unidade móvel para economizar energia da bateria.
As unidades móveis são divididas em grupos de paging (dependendo de seus números de identidade de assinante).
Como os grupos de paging somente são procurados ou chamados em momentos predefinidos, a unidade móvel somente precisa verificar se há mensagens ou chamadas para ela na rede nestes momentos.
No DRx, a unidade móvel "fica dormindo" (conservando energia da bateria) e "acorda" quando deve receber o paging. (dependendo de seu grupo de paging) e, em seguida, volta novamente a "dormir".
A Transmissão Descontínua ocorre se o usuário estiver somente ouvindo, e não falando.
Para conservar a economia da bateria, o rádio não transmitirá bursts (a transmissão representa o maior consumo de energia) até que haja informações a serem enviadas.
Quando ocorre o DTx, o sistema insere um "ruído de conforto", para que a pessoa do outro lado da chamada saiba que o enlace ainda está estabelecido.

CRIPTOGRAFIA

Um dos principais recursos do sistema GSM é a segurança.
Isto acontece devido ao uso da criptografia ou cifragem.
A estação base controla se a cifragem está ativada ou desativada.
A criptografia dos dados ocorre após os dados terem sido intercalados e arranjados em oito blocos de dados (antes que os bursts finais sejam montados).
Os algoritmos de criptografia são controlados com bastante rigor.
Estes algoritmos são bastante similares às técnicas usadas por muitos dos principais órgãos de inteligência em todo o mundo.
A segurança destes algoritmos é aumentada pelo fato do sistema trocar de algoritmo de criptografia a cada chamada (mesmo se um algoritmo for decifrado em uma chamada, a criptografia usada na próxima chamada será diferente).

MULTIPERCURSOS E EQUALIZAÇÃO

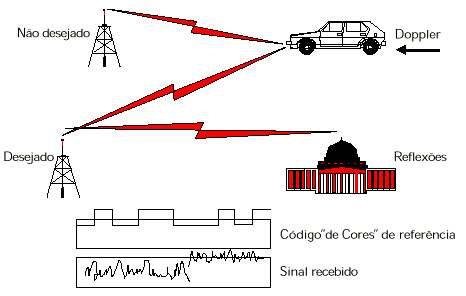

Este é um exemplo simples, formado por uma estação base, uma unidade móvel, um percurso de transmissão direto, uma grande reflexão em uma montanha ou edifício e um pequeno deslocamento de freqüência provocado pelo movimento da unidade móvel.
A unidade móvel sabe que deveria estar recebendo um determinado código "de cores" da estação base. Calculando as características do percurso de RF a partir do distúrbio que este causou no bloco intermediário, o equalizador da unidade móvel pode reconstruir com maior eficácia as outras partes do burst, reduzindo a probabilidade de que um seja detectado um bit incorreto.

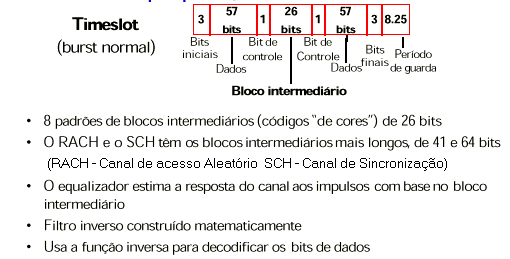

Bloco intermediário (Midamble) ou Bits de preparação

Nas estruturas de timeslots que vimos, havia 26 bits indicados como bloco intermediário ou seqüência de preparação (training).
Em um burst normal, este bloco intermediário é formado por 8 códigos "de cores" da estação base, numerados de 0 a 7. Estes códigos têm 26 bits.
Outro bloco intermediário, ou seqüência de preparação, é usado no canal de acesso aleatório (RACH), tendo um comprimento de 41 bits.
Há também uma seqüência de 64 bits que é usada no SCH, ou canal de sincronização.
Os blocos intermediários são colocados no centro do burst, para minimizar a sua distância no tempo com os bits do burst.
Os blocos intermediários têm vários usos diferentes; o mais importante deles é a equalização para reduzir a taxa de erro de bit.
A unidade móvel sabe qual o bloco intermediário que deveria estar recebendo (parte das informações obtidas pela MS quando esta é designada à BS).
Esta é uma seqüência predeterminada de 26 bits, no caso de um canal de tráfego.
A unidade móvel recebe o bloco intermediário e compara o bit com o bit esperado.
A partir desta diferença, ela pode estimar a resposta ao impulso do percurso de transmissão neste momento. Uma vez conhecendo a resposta ao impulso, é possível calcular matematicamente um filtro inverso, que pode ser aplicado aos bits de dados em cada lado do bloco intermediário para corrigi-los, reduzindo a probabilidade de detecção de um bit incorreto. Isto é conhecido como equalização ou equalizador dentro do rádio.
Os mecanismos de equalização são uma característica de projeto cuidadosamente protegida na maior parte das unidades móveis.
Esta é uma das principais áreas de concorrência entre os fabricantes de unidades móveis.
