CAP V - EXEMPLOS DE FERRAMENTAS COMPUTACIONAIS

  V.I- Introdução:

Com a evolução dos computadores pessoas, chegando a PC’s com altíssima performance, foi possível o desenvolvimentos de ferramentas que pudessem ser utilizadas em computadores pessoais, que possibilitam que não somente seja calculada as condições de recepção no extremo da célula (como é feito em projetos sem a ajuda de ferramentais, ,majorando assim os resultados), mas também em toda a área de cobertura. Certamente o conhecimento das condições do sinal em toda a área de cobertura é essencial para a manutenção e garantia de uma qualidade de serviço requerida pelo sistema. Neste capítulo será falado as principais facilidades que os softwares tem em especial o NetDimension que foi desenvolvido em uma parceria DSC/Cetuc/Microtask.

V.II- Softwares de Predição:

 Como foi falado os softwares depredição simulam a interação de várias antenas transmissoras e receptoras fornecendo todas as informações necessárias para um bom desempenho do sistema. Para os sistemas de predição funcionarem adequadamente é necessário que eles possuam informações da localidade onde o serviço será implantado, denota-se que a qualidade e quantidade de informações que o banco de dados possui influi diretamente na capacidade do software de fornecer resultados precisos. Em geral esses bancos de dados possuem informações sobre relevo e morfologia do local.

Uma vez tendo-se um banco de dados, os softwares tem várias facilidades que ajudam no bom dimensionamento do sistema, em geral estes permitem que o projetista varie parâmetros do enlace tais como altura das antenas, potência transmitida, etc…

V.II.I- Sistema NetDimension 2:

 Este programa tem como base a análise e dimensionamentos de sistemas wireless. Suas facilidades de cálculo permite a análise de enlaces com e sem visibilidade direta em diferentes freqüências de operação. O sistema de visualização e operação do sistema é bastante amigável e de fácil entendimento, onde se permite observar o mapa da região de várias formas.

Abaixo descreve-se algumas das facilidades encontradas neste software:

·         Banco de dados   ---> Possui um banco de dados de morfologia e relevo e dados de diferentes equipamentos que permite o a análise do enlace utilizando diferentes sistemas

·         Análise do Perfil   ---> Com o banco de dados pode-se visualizar o perfil do relevo, podendo-se então  obter informações sobre obstáculos que estejam causando muita atenuação no sinal

·         Área de Sombra   ---> Com o cálculo de toda a área de cobertura é possível determina-se as áreas de sombra nas quais o nível de sinal está abaixo do aceitável

·         Tracking Mode   --->sta facilidade permite que seja visualizada on-line como fica a área de cobertura em diferentes posições da antena, a medida que se movimenta o mouse pelo mapa, o ponto onde se encontra o cursor é tratado como uma base e é calculada a área de cobertura. Esta ferramenta exige uma certa capacidade de processamento da máquina, com isso foi desenvolvido um sistema de tracking rápido que fornece uma idéia da área de cobertura sem fazer o cálculo ponto a ponto.

·         Análise de Interferência ® Pode-se visualizar as áreas com interferência, podendo-se também saber o número de interferências em determinadas regiões.

·         Best Server  ---> Essa facilidade permite que seja determinado o melhor nível de sinal em uma determinada posição, com essa informação pode-se dimensionar hand-offs inteligentes que permitam sempre que o móvel esteja se comunicando com a base que oferece o melhor sinal

·         Sistema de Otimização   ---> Essa ferramenta possibilita uma localização ótima da estação rádio-base de modo que esta ofereça uma melhor área de cobertura. Com relação a otimização esta pode ser:

·         Local   ---> Faz uma otimização em torno da área previamente escolhida como default pelo projetista

·         Global   ---> Procura em toda a região a área ótima de localização.

·         Gerenciadores   ---> Juntamente com todas as ferramentas o programa possui um sistema de gerenciamento das células (estações rádio base) que estão sendo criadas e o gerenciamento de possíveis hierarquias que estão sendo formadas. Este gerenciamento inclui diversas facilidades.

·                Relatórios ® Além de todas as facilidade o sistema ainda possui um relatório que fornece todas as informações, com detalhes, sobre o site que está sendo dimensionado. Tem-se também um relatório completo do sistema de gerenciamento do NetDimension que possui todas as informações sobre a gerencia do sistema.

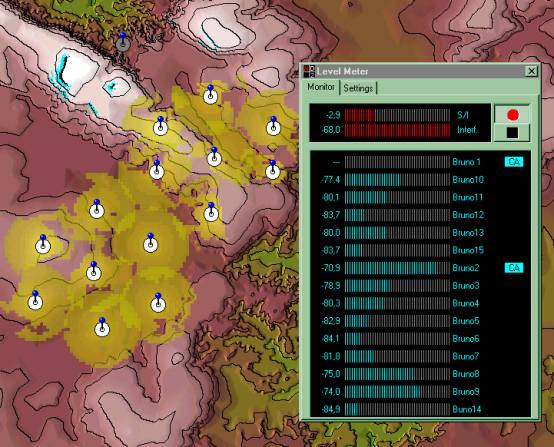

 Abaixo tem-se algumas ilustrações do software NetDimension 2:

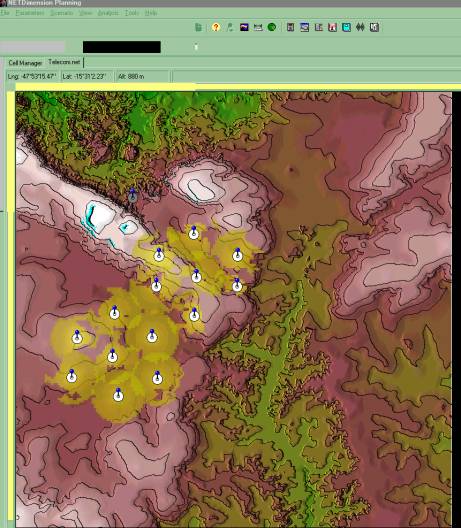

Na primeira figura é mostrada uma visão geral do programa com algumas células e suas referentes áreas de cobertura calculadas.

V.III- Conclusão:

 Devido as facilidades computacionais atuais muitos modelos empíricos e semi empíricos tem sido implementados em softwares que atualmente possuem uma grande capacidade de análise sendo atualmente de fundamental importância para um engenheiro que pretende efetuar um planejamento do sistema, contudo mesmo com a existência desses softwares estes ainda necessitam de  testes de campo para que possam ser ajustados com relação ao ambiente radioelétrico em questão. Um fator que influencia em muito o desempenho deste ferramental é a base de dados utilizados para alimentar as equações.
