4.4.1: Diagrama do transmissor

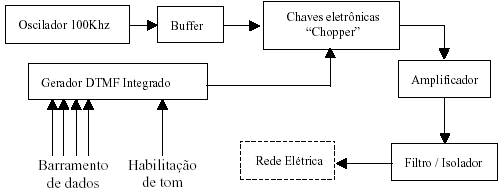

O diagrama em blocos abaixo representa o circuito de transmissão implementado:
Figura 6: Diagrama do transmissor DTMF
Inicialmente o microcontrolador ou computador disponibiliza o nible a ser
enviado no barramento de dados e então coloca em “1” o pino ToE (tone enable)
para que o gerador DTMF passe a produzir os tons correspondentes. O sinal DTMF
é usado para modular a portadora de 100kHz através do chopper, e o resultado é
amplificado e injetado na rede elétrica via desacoplador (filtro e isolador).
