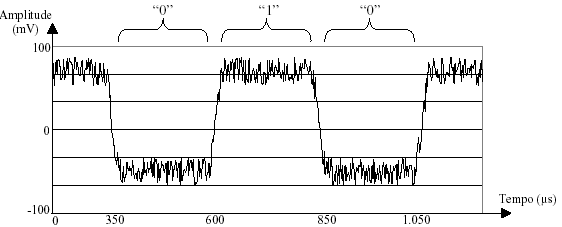

Como o nível de tensão das portadoras é complementar, a diferença entre as duas resulta em um sinal de maior amplitude, e cancelamento do ruído comum a ambas, assim para a mesma simulação, a diferença entre as portadoras resulta no gráfico abaixo:

Figura 13: Sinal diferenciado das portadoras

Neste gráfico os níveis lógicos podem ser visualizados com clareza, mas esta é uma simulação matemática. Na implementação do circuito de retificação é que as portadoras de alta freqüência serão convertidas em sinais contínuos.
Os retificadores de cada portadora foram ajustados de forma que sua constante de tempo fosse suficientemente alta para filtrar (reduzir em 17dB pelo menos) freqüências acima de 50kHz, mas permitir que freqüências abaixo de 10kHz sejam pouco atenuadas. A freqüência de 10kHz corresponde ao limite teórico máximo de transmissão, de 20kbps (5.000 bits por segundo) estipulado com base em estudo bibliográfico, onde se recomenda que a freqüência de modulação seja de no máximo 1/10 da portadora para detecção com circuitos analógicos passivos.

Valores mais altos de constante de tempo filtram melhor os ruídos, reduzem a velocidade de transmissão, assim é necessário definir primeiro a taxa de transmissão para então ajustar bem os retificadores.

A diferença entre as portadoras é obtida com o uso de um amplificador operacional, e seu ganho é ajustado para saturar sua saída, fazendo que o resultado seja um sinal de nível TTL (0 a 5V), pronto para ser recebido pelo microcontrolador.

O mesmo amplificador operacional foi montado com uma pequena realimentação positiva (duas portas utilizadas), o que produz uma histerese que impede que o ruído seja confundido com níveis lógicos quando o sinal está fraco.
