5.3.1: Diagrama do decodificador
O diagrama abaixo representa o circuito decodificador, os blocos correspondem
às etapas de tratamento de sinal explicadas no texto anterior:

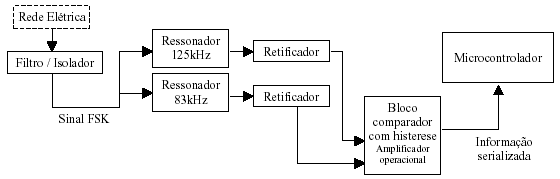

Figura 14: Diagrama do decodificador FSK
5.4: Construção dos circuitos
Os diagramas de blocos apresentados escondem a dificuldade de implementação de
cada componente do sistema. Cada bloco corresponde a um circuito eletrônico
que teve que ser projetado, implementado e testado.
As disciplinas estudadas no decorrer do curso não trouxeram conhecimentos
suficientes para o desenvolvimento de circuitos, que inclui estruturação e
dimensionamento de componentes eletrônicos.
Regularmente foi necessário recorrer à bibliografia específica da área de
eletrônica, como revistas, livros sobre telecomunicações, manuais técnicos.
Estes últimos, os manuais técnicos, que contém as especificações e
características de cada componente, levavam muito tempo para serem estudados.
Após o projeto de cada circuito iniciava-se mais um processo lento, o de
aquisição de componentes, que quase sempre implicavam em recorrer a
distribuidores de São Paulo e Curitiba, ou mesmo encomendar amostras de
fabricantes estrangeiros, que levavam muito tempo para chegar. Só então a
construção propriamente dita tinha início.
