Transmissão de dados via rede elétrica (19) |
||
|
Autor: Gabriel Alan Gehm Marques |
||
Esta página contém uma figura grande. Aguarde a carga se a conexão estiver lenta.

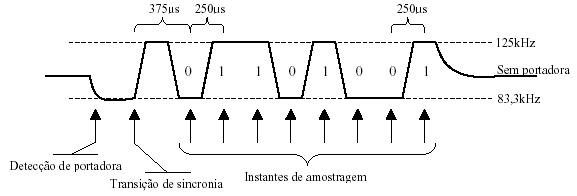

A primeira amostragem ocorre 375ms depois do ponto de sincronia, e as 7 restantes a cada 250ms, como no gráfico abaixo:
Figura 18: Amostragem de um byte recebido
Qualquer erro detecção do ponto de sincronia pode corromper a detecção do byte
inteiro, por isso foi necessário tomar cuidado especial na programação do
microcontrolador para que este acione a rotina de amostragem no instante certo.
Os tempos de amostragem também necessitam de erro inferior a 0,5%, para que o
último bit seja amostrado corretamente mesmo com um erro do instante de
sincronia, por isso são definidos por um timer interno do microcontrolador,
controlado pelo programa implementado.
