Transmissão de dados via rede elétrica (20) |
||
|
Autor: Gabriel Alan Gehm Marques |
||
Esta página contém uma figura grande. Aguarde a carga se a conexão estiver lenta.

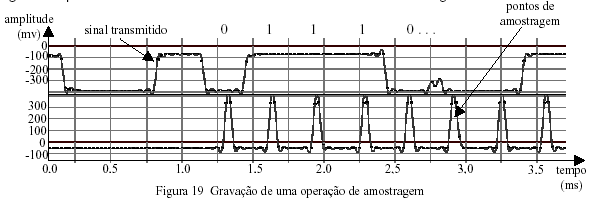

O gráfico a seguir é uma gravação da amostragem de um byte (01110001 = 71hex), feita no receptor com o auxílio de um PC (via placa de som), onde no canal esquerdo temos o sinal captado do retificador de 125kHz, e no direito, pulsos gerados pelo microcontrolador indicando os instantes de amostragem:
Figura 19: Gravação de uma operação de amostragem
É possível ver os dois bits de sincronia pouco antes da amostragem dos
restantes, assim como um ruído após a sexta amostragem.
