IP Móvel

              O principal objetivo do IP Móvel é fazer com que um host possa mudar de sub-rede sem que o usuário perceba essa mudança, conservando seu endereço IP original. Essas sub-redes podem não ser homogêneas, fazendo com que o protocolo tenha processos de reconhecimento de tecnologias diferentes. A transparência da transição de uma sub-rede para uma outra também se aplica às camadas superiores da camada do protocolo IP Móvel.

            A base do funcionamento do protocolo IP Móvel vem de definição do IPv6 – em algumas referências das quais este trabalho foi extraído o IP Móvel é chamado por IPv6 Móvel – onde o endereço IP original do host é acessível através de um host intermediário denominado carrier-host. O IP Móvel deve fornecer meios para que o host móvel possa se comunicar com hosts que não suportam essa tecnologia.

            A idéia de mobilidade também se aplica em hosts em movimento – como  um laptop conectado a um celular – onde a comunicação é via ondas de rádio e que por conseqüência tem alta probabilidade de ocorrer erros na transmissão. Um outro fator a ser considerado é que equipamentos de comunicação móvel são movidos a bateria e, portanto o consumo de energia. Esse consumo de energia não é um problema a ser resolvido exclusivamente pelos fabricantes de equipamentos de comunicação móvel, mas também pelos desenvolvedores do protocolo.

Entidades envolvidas com o IP Móvel

 A mobilidade introduziu sete entidades :

Mobile Agent (Agente Móvel)– um nó ou host que faz parte de uma rede, mas que pode mudar de rede, mas continuar a pertencer a rede original;

Home Agent (Agente Local)– um nó que representa a rede original do Agente Móvel. Este agente redireciona todos os datagramas endereçados ao Agente Móvel.

Foreing Agent (Agente Estrangeiro)– um nó ou host que representa a rede onde o Agente Móvel está temporariamente alocado. Ele é o intermediador entre o Agente Móvel e o Agente de Origem.

Home Address – é o seu endereço original e permanente que o identifica junto a sua rede de origem.

Local-link Address – é um endereço com o qual os hosts da rede de origem podem se comunicar com o Agente Móvel sem o intermédio de roteadores.

Carrier-of Address – é o endereço que é associado ao Agente Móvel, quando ele não se encontra em sua rede de origem.

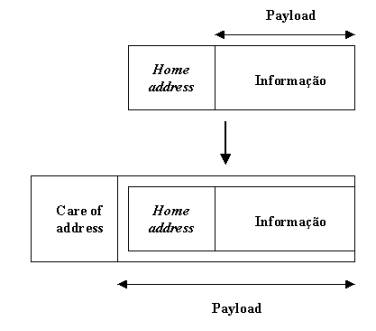

Túnel – é um caminho, o qual os pacotes endereçados ao host móvel  deve ser encapsulado

Figura - 7

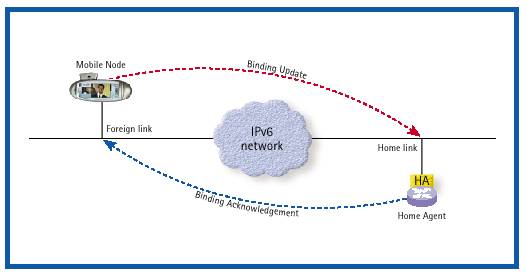

Figura - 8

O routing IP

O routing de datagramas IP baseia-se em endereços de rede. Os dispositivos que realizam o encaminhamento são conhecidos por routers, ou na terminologia Internet por gateways. Um router IP não é mais do que um "host" que possui um endereço IP em mais do que uma rede. Com o software adequado pode assegurar a transferência de datagramas entre as várias redes nas quais possui endereço.

Geralmente um router possui mais do que uma interface física, assegurando a transferência de datagramas entre diferentes tecnologias de enlace. E um router IP pode ligar duas redes IP. Neste caso um router de ligação destas redes IP sobrepostas pode assegurar a sua interligação como uma única interface física possuidora de dois endereços IP.

Uma tabela de encaminhamento é um conjunto de associações (rede, caminho 1, caminho 2, ...). Cada associação regista várias rotas possíveis para atingir a rede indicada. Cada caminho é da forma (próximo gateway, métrica), indica qual o gateway seguinte para onde deve ser enviado o datagrama e qual a métrica associada a esse caminho. A métrica é uma medição da eficiência do caminho até ao destino, pode ser definida com base em vários critérios tais como:

·        Atraso na Transmissão

·        Número de "Hops" (nós intermédios)

·        Capacidade das linhas

·        Preço da ligação

 Tanto os "hosts" como os "gateways" implementam geralmente tabelas de encaminhamento. Estas tabelas de encaminhamento podem ser estáticas ou dinâmicas. Uma tabela estática é definida pelo administrador da rede, e sempre que se produzem alterações na topologia da rede as tabelas devem ser actualizadas manualmente.

As informações de encaminhamento podem ser trocadas entre gateways de modo a atualizar dinamicamente as tabelas. Para o efeito usam-se protocolos de routing. Os protocolos de routing usados nas redes terminais são conhecidos por IGP ("Interior Gateway Protocols"), sendo o mais comum o RIP ("Routing Information Protocol"). Os protocolos usados nas redes de trânsito são conhecidos por EGP ("Exterior Gateway Protocols").

Como vimos, o IP faz o routing de pacotes de um ponto final fonte a um destino, permitindo que os routers façam seguir os pacotes de entrada para interfaces de rede de saída de acordo com as tabelas de routing. Estas tabelas tipicamente mantêm a interface de saída para cada endereço IP destino, de acordo com o número de redes às quais o endereço IP está ligado. O número de rede é derivado a partir do endereço IP definindo os quatro últimos bits iguais a zero. Assim, o endereço IP leva consigo informação que especifica o nó IP de conexão.

Para manter as atuais conexões da camada de transporte à medida que o nó móvel viaja de um ponto para outro, ele tem de manter o seu endereço IP. No TCP (o protocolo usado na maioria das conexões à Internet), as conexões são indexadas pelo conjunto (IP Fonte; Porta Fonte; IP Destino; Porta Destino). Alterando qualquer um destes quatro números fará com a que a conexão seja interrompida e perdida. Por outro lado, a entrega correta de pacotes ao ponto atual de conexão do nó móvel depende do número da rede contido no endereço IP do nó móvel, que se altera em cada novo ponto de conexão. Para mudar o routing é necessário um novo endereço IP associado ao novo ponto de conexão.
