Autores: Adriano Rodrigues Santos Oliveira, Eduardo Nascimento Lima e Marilson Duarte Soares

Esta página contém 4 figuras grandes. Aguarde a carga se a conexão estiver lenta.

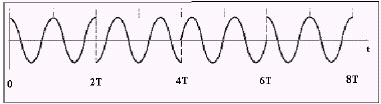

PSK é uma modulação linear que consiste no chaveamento de onda portadora, variando a fase em função dos bits de informação. Ela se caracteriza por ser uma modulação linear, ou seja, a amplitude do sinal transmitido varia linearmente com o sinal da mensagem. Abaixo pode-se verificar o formato de um sinal QPSK.

A modulação M-PSK utiliza o fator de "roll-off" para minimizar o problema de IES, pois com esse fator pode-se transmitir mais dados com menos banda em comparação com a modulação GMSK, mas seu consumo de energia passa a ser maior e sua imunidade a ruído menor que na modulação GMSK.

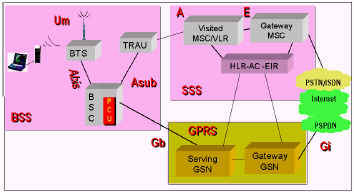

A introdução do GPRS práticamente não altera os blocos principais do GSM apresentados no início do item III.1, na realidade temos a inclusão de uma placa na BSC denominada PCU que disponibilizará o tráfego por pacotes através dos novos servidores na rede denominados SGSN ( Serving GPRS Support Node) e GGSN (Gateway GPRS Suport Node) e atualizações de software para CCU ( Channel Codec Unit) nas BTS. A interface de rádio permanece a mesma utilizando modulação GMSK.

Com GPRS é possível combinar até 8 Timeslots (ver figura 3) por usuário e quatro tipos de codificação (CS- Coding Schemes) foram desenvolvidos possibilitando taxas teóricas de transmissão de até 21,4Kbps por Timeslot capacitando um usuário com taxas de até 171,2Kbps (8x 21,4Kbps).

Em oposição ao HSCSD, GPRS funciona com comutação por pacotes, possibilitando que um Timeslot possa ser usado por diferentes assinantes ao mesmo tempo, utilizando de forma eficiente os recursos para aplicações com altas taxas de transmissão em curto espaço de tempo (exemplo: Internet, e-mail,etc..). GPRS também disponibiliza transmissões ponto-multiponto e tarifação por volume de dados.

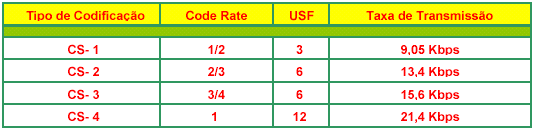

O "Code Rate", apresentado na segunda coluna da tabela 2, esta relacionado com a capacidade máxima do canal usando a modulação GMSK (22,8Kbps- por timeslot) ou 456bits/20ms e com a codificação convolucional do mesmo visando correção de erros.

Pode-se notar que a quantidade de código destinado ao usuário aumenta quando vamos do CS-1 até o CS-4. Trabalhar em um CS ou em outro vai estar relacionado com condições de propagação, pois quanto mais fraco o sinal mais correção de erros teremos. Desta forma podemos observar que regiões com dificuldade de propagação vão trabalhar no CS-1 e regiões com ótimas condições de propagação vão poder trabalhar no CS-4.
